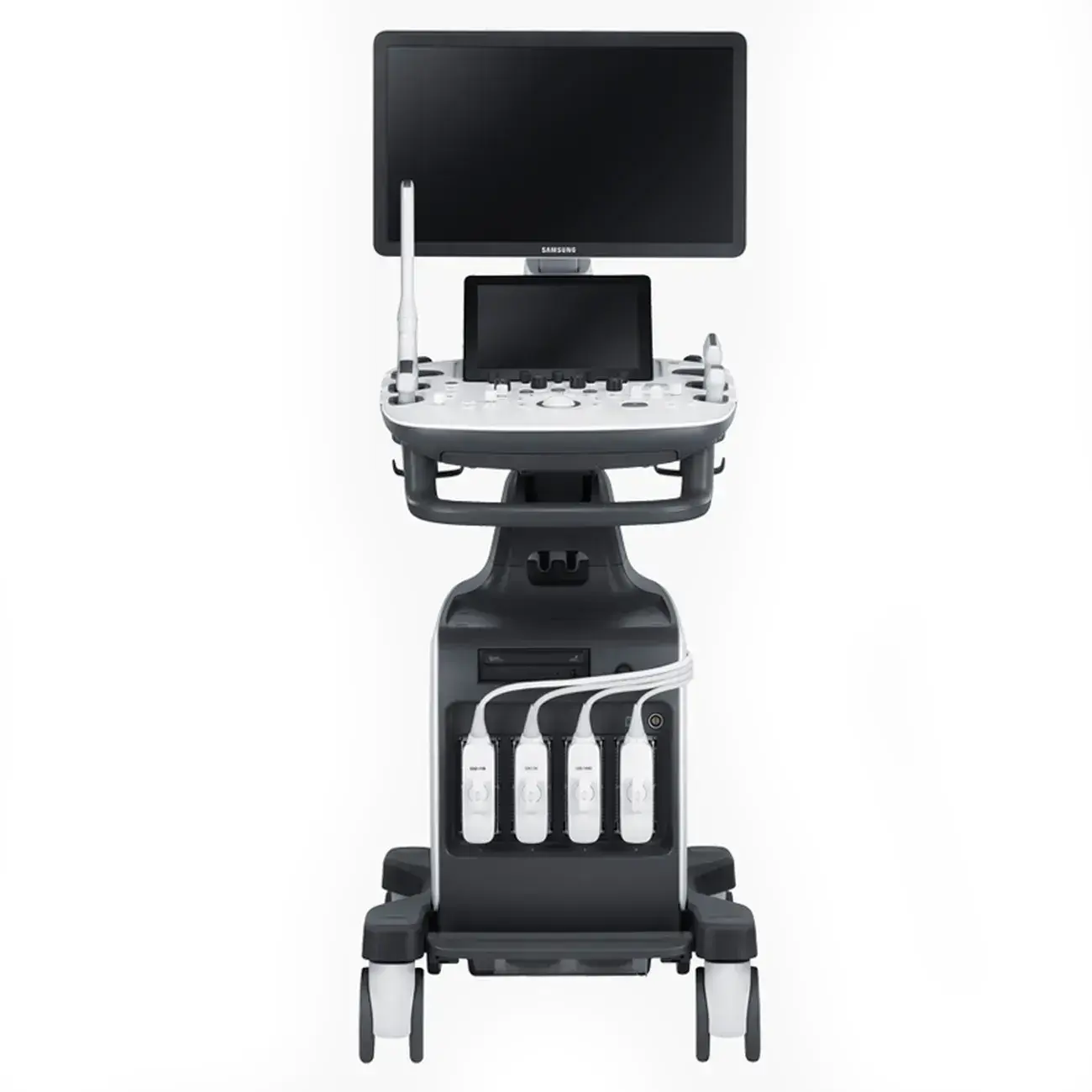

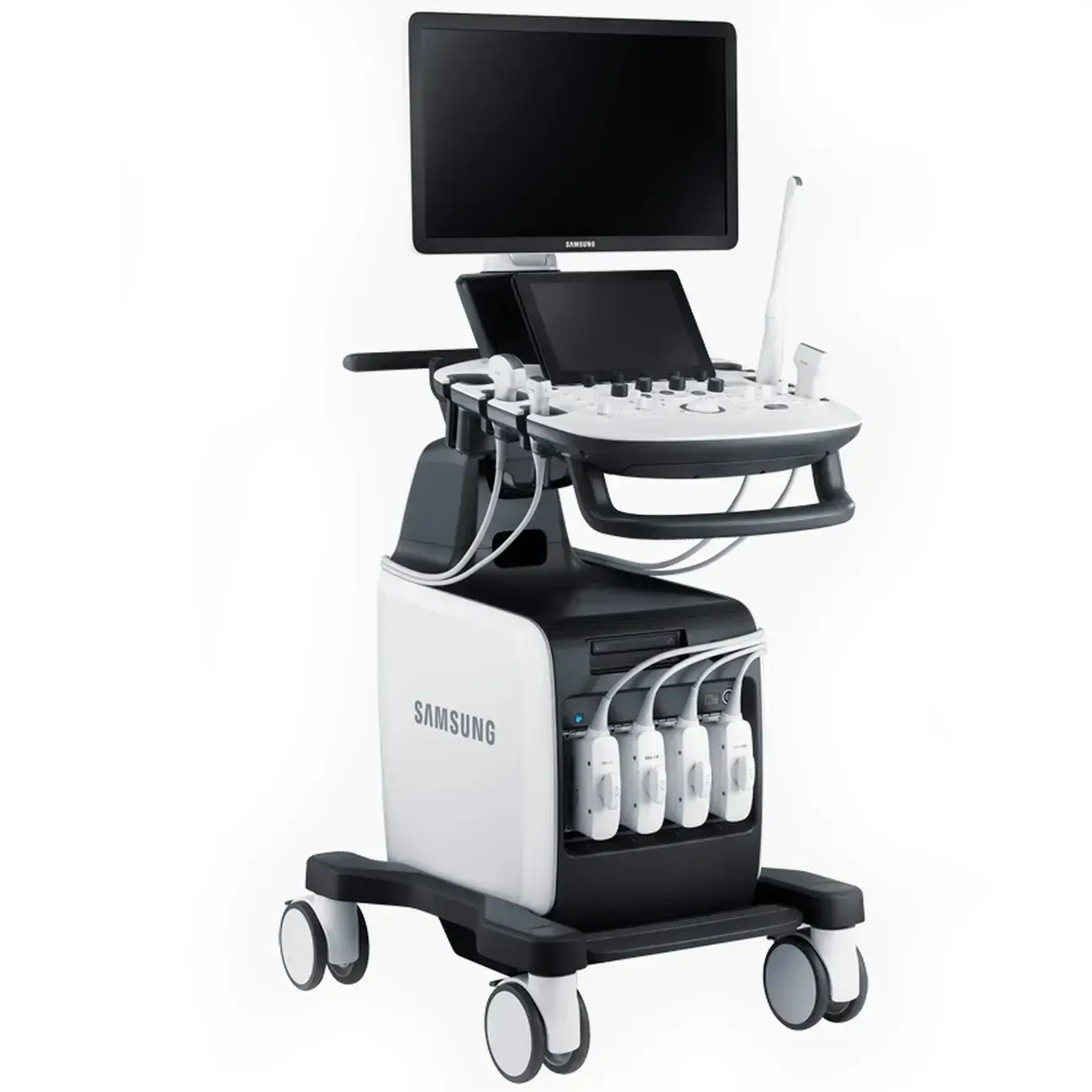

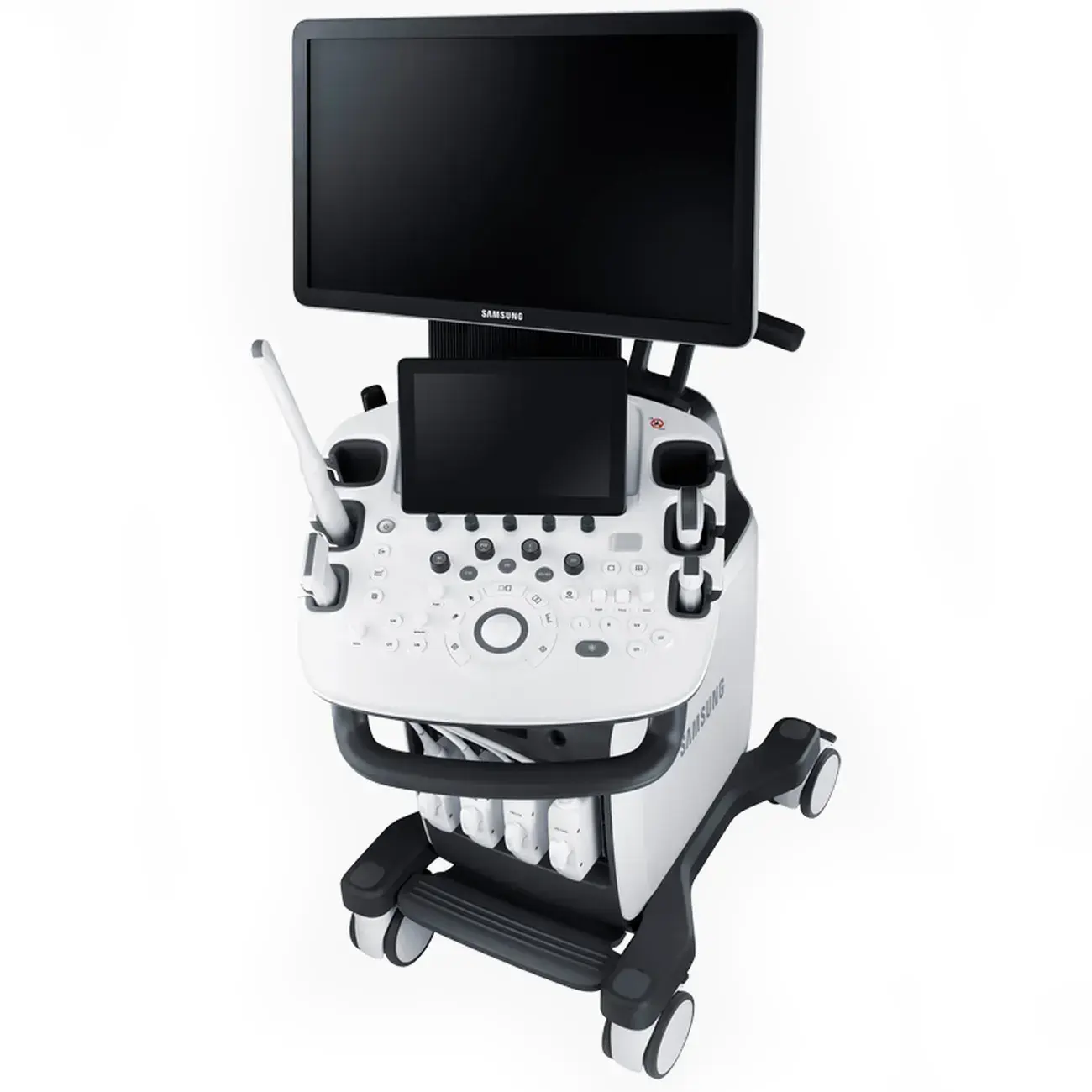

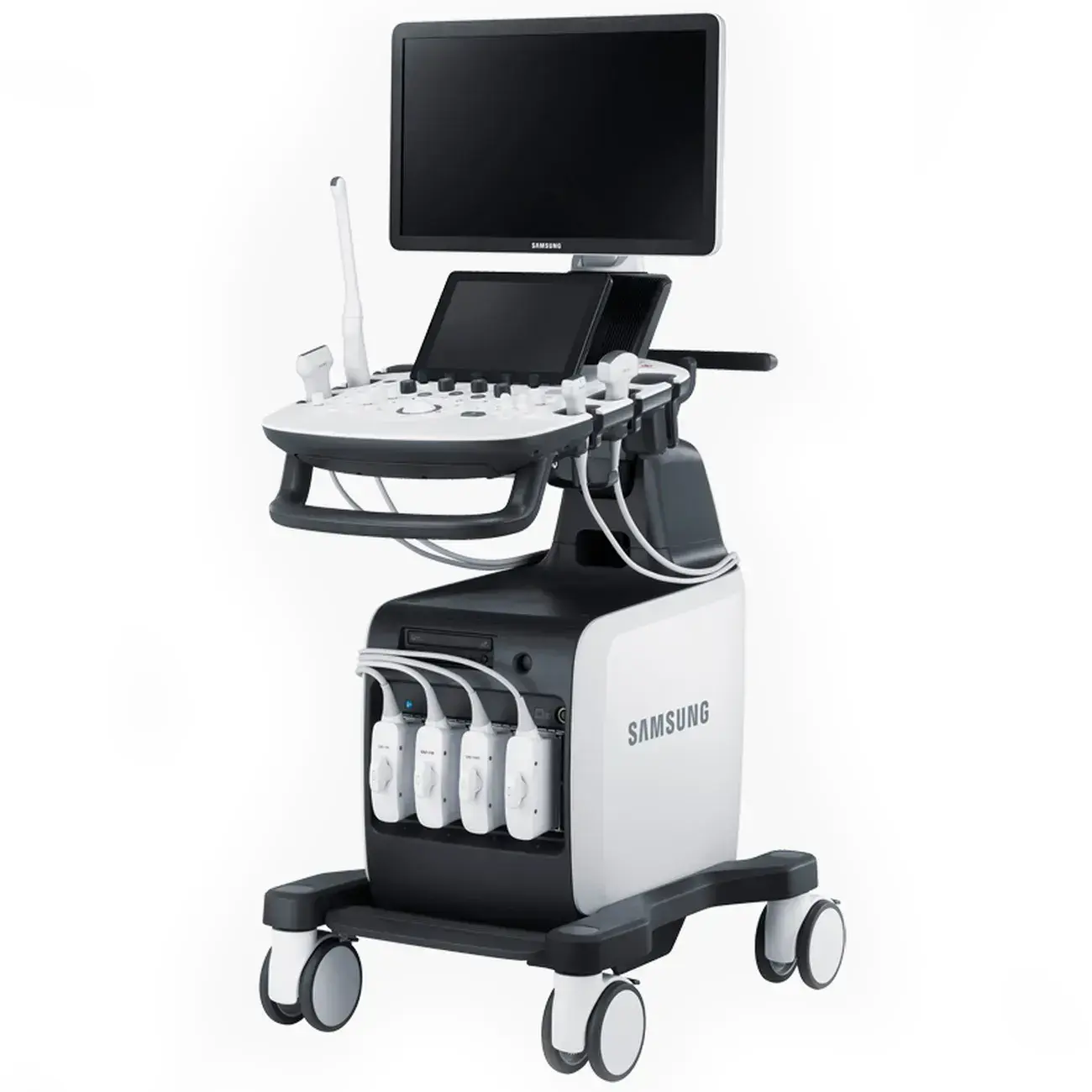

HS60 — это ультразвуковой сканер экспертного класса, созданный компанией Samsung Medison. Он предлагает превосходное качество визуализации и передовые технологии обработки изображений, что значительно расширяет возможности исследований и придает уверенность любому врачу.

Система оснащена инновационным алгоритмом «машинного обучения», который поддерживает принятие решений даже начинающими специалистами. С помощью этого алгоритма происходит автоматическая классификация образований молочной железы по BI-RADS S-Detect Breast, что значительно упрощает работу врачей.

Кроме того, в сканере реализованы технологии 5D для акушерства и гинекологии, ElastoScan и E-Strain для эластографии и дифференциальной диагностики в онкологии, а также Strain+ и StressEcho для ранней диагностики сердечно-сосудистых заболеваний.

Аппарат рекомендован для использования в диагностических центрах, многопрофильных и специализированных медицинских учреждениях, а также в медицинских исследовательских институтах. Он отличается превосходной эргономикой и интуитивно понятным интерфейсом пользователя, за что был отмечен престижной наградой в области промышленного дизайна IF Design Awards.

Компактный размер сканера позволяет легко перемещать его в ограниченных пространствах, например, через узкие дверные проемы или в палате пациента. В HS60 собраны специальные программы и новые возможности, которые сделают вашу работу более эффективной.

Ультразвуковой сканер от Samsung Medison с успехом используется в различных отделениях больницы — от кардиологических до урологических и акушерских. Благодаря высокой точности диагностики, удобному дизайну и множеству опций, этот сканер стал выбором многих медицинских учреждений.

Его область применения охватывает широкий спектр исследований:
* Абдоминальные исследования;
* Акушерство и гинекология;
* Кардиология;
* Чреспищеводная эхография;
* Ангиология;
* Нефрология;
* Урология;
* Онкология;
* Педиатрия;
* Неонатология;
* Исследования поверхностных органов и костно-мышечной системы;
* Молочная железа;
* Транскраниальная эхография.

В стандартную комплектацию входит сканер HS60-RUS, оснащенный 21,5-дюймовым монитором, возможностью изменения положения панели управления, предустановленными и программируемыми пользователем наборами параметров настройки, включая первый, второй и третий триместры беременности. Встроенные модули включают цветной, энергетический, направленный энергетический и импульсно-волновой допплеры. Также доступны М-режим, 3D Freehand, автоматическая трассировка доплеровского спектра и автоматические расчеты в реальном времени, тканевая гармоника и гармоника с фазовой инверсией S-Harmonic, трапециевидное сканирование, ClearVision, MultiVision, QuickScan в В-режиме, режиме цветного и спектрального доплера, поддержка монокристальных датчиков, включая объемные, программа управления данными пациентов, программа поиска данных по индексам, автоматическое и ручное составление протоколов и отчетов, форматирование отчетов с добавлением изображений, программы для расчетов в акушерстве, гинекологии, исследованиях сердечно-сосудистой системы плода, ангиологии, органов брюшной полости, щитовидной и молочной желез, суставов и тазобедренного сустава новорожденного, Biometry Assist, 6 USB-портов, сенсорная панель управления и руководство по эксплуатации на русском языке.

Для сканера HS60 доступны разнообразные опции:
* Кардиопакет, включающий специализированные кардиологические расчеты, тканевой доплер и анатомический М-режим;
* Модуль постоянно-волнового доплера CW;
* Пакет Smart 4D (Static 3D + SFVI, FAD, VSI, Smooth Cut + 4D + 3DXI + 3DMXI);
* STIC, HDVI, Realistic Vue, Crystal Vue, 2D NT, 5D NT, 5D Heart Color, 5D Follicle, ElastoScan, E-Strain, S-Detect Breast, Auto IMT+, Strain+, Stress Echo, модуль ЭКГ, модуль HQ Vision, Panoramic, модуль NeedleMate+, DICOM, аккумуляторная батарея.

Функциональные возможности:
* B-режим — двухмерное сканирование в серой шкале с тканевой гармоникой;
* M-режим — одномерный режим для обследования сердца, анатомический режим М, CM — цветной М-режим;
* S-Flow — технология PD для лучшего рассмотрения мелких периферических сосудов и труднодоступных участков органов. Диагностика даже в затруднительных условиях;
* HQ-Vision — обработка снимков. Устранение размытости, типичной для УЗ-снимков.

# Работа монокристаллических датчиков

* **S-Vue датчики** — это устройства с широким диапазоном частот, оснащенные пьезоэлектрическими кристаллами с инновационной кристаллической решеткой. Они обеспечивают увеличение глубины сканирования, что позволяет получать высококачественные изображения, независимо от категории пациентов. Это расширяет диагностические возможности для всех групп пациентов.

* **S-Harmonic** — технология инверсии гармоники, которая гарантирует четкие и ясные УЗ-изображения с низким уровнем шума.

* **Clear Vision** — эта технология направлена на уменьшение шума и улучшение качества изображения в реальном времени, в зависимости от выбранной программы. Она усиливает контрастность и разрешение снимка, обеспечивая четкость контуров. Компания разработала эту технологию, чтобы сделать фотографии более качественными и понятными.

* **Battery Assist** — автоматическое подключение встроенной батареи, что обеспечивает непрерывную работу аппарата. Кроме того, изделие поддерживает спящий режим, позволяя не включать и выключать систему постоянно и экономить время для срочных обследований.

* **Компактность и легкость** — благодаря своей конструкции и средней массе аппарат занимает меньше места и легко перемещается, не требуя дополнительных усилий.

* **Широкий набор датчиков** — поддерживает конвексные, фазированные, линейные, интраоперационные, объёмные, чреспищеводные и допплеровские датчики, что делает возможным проведение различных видов обследований.

* **DICOM** — интеграция с PACS по сети для архивирования или печати УЗ-эхограмм на оборудовании других производителей.

* **Опция Elastoscan** — оценка при исследовании щитовидной железы, молочной железы и предстательной железы.

* **Расширенные пакеты для измерений** — обеспечивают точную диагностику и контроль состояния пациентов.

* **Sono View** — возможность архивировать и просматривать статические и динамические снимки, а также копировать их на внешние носители (USB). Измерения могут проводиться в архиве.

* **Трехмерное сканирование объемными датчиками в реальном масштабе времени** — создает трехмерные изображения, обеспечивая высокую детализацию.

* **Steering** — возможность изменять допплеровский угол в режиме цветового и энергетического допплера, что делает диагностику более точной.

# Достоверность результатов

В аппарате собраны высококачественные опции, которые делают показатели целостными и надежными при количественном анализе.

* **Strain+** — оценка сократимости левого желудочка в систолу и диастолу. Создает контур стенок, указывая на три точки, и рассчитывает уровень деформации. В этом режиме показываются четыре изображения для качественной оценки функций ЛЖ: стандартные три проекции и одна диаграмма «бычий глаз». Вспомогательные указатели, интерфейс и наглядная визуализация делают диагностику более продуктивной для врачей.

* **Пакет Stress Echo** — сравнивает движение стенок желудочка в состоянии покоя и с нагрузкой. Есть протоколы для физической и лекарственной нагрузки, а также возможность настроить индивидуальные протоколы.

* **E-Strain** — для ежедневной практики быстрого расчета, соотносит уровни деформации нескольких областей исследований. Получить достоверный результат просто: выбрать две цели — и принять решение для дополнительных процедур исследования.

* **S-Detect** — исследование МЖ у женщин. С помощью системы Bi-Rads стала стандартной процедура анализа и классификации различных образований МЖ. Для исследований данная система помогает определить границы образований с классификацией в Bi-Rads и отправляет снимки, ускоряя рабочий процесс.

# Женское здоровье

Расширенные диагностические возможности при проведении акушерских или гинекологических обследований. Оборудование HS60 — это постоянная уверенность в качественной диагностике для своих пациенток.

* Больше нет необходимости выполнять вручную рутинные биометрические измерения — такие, как ОГ, БПР, ОЖ, ДБ. Полуавтоматическая функция BiometryAssist позволяет оценить фетометрические параметры плода быстрее и с большей точностью, не прерывая исследование.

* **Biometry Assist** — когда ручные рутинные действия с биометрическими измерениями больше не требуются (ОЖ, ОГ, БПР, ДБ). Биометрический ассистент — это полуавтоматическая функция, оценивающая фетометрию плода быстро и точно, не останавливая обследование.

* **5D Follicle** — самостоятельно оценит количество, размер и объем фолликул во время гинекологических процедур.

* **5D Heart Color** — эхо-диагностика плода для исследования структур сердца на предмет нарушений кровотока. На экране выводятся девять стандартных эхо-кг срезов плода, основываясь на объеме данных Stic и ЦДК.

* **5D NT** — уменьшает влияние оператора при изменениях толщины ВП и интракраниального пространства плода в 1 триместре беременности (помощь при выявлении хромосомных болезней). Также есть возможность точно определить положение сагиттальной плоскости с изменением масштаба и поворотом. Эти технологии полезны при предлежании плода.

* **Crystal Vue** — совершенствует видимость внутренних структур в одном объемном изображении, меняя показатели градиента и прозрачности. Благодаря этому формируется снимок высокого качества, позволяющий быть уверенным в надежности диагностики.

* **Realistic Vue** — 3D вид анатомических структур с потрясающей детализацией и реалистичностью.

Выбор источника света и регулировка теней создают атмосферу, которая навсегда останется в памяти родителей, когда они впервые видят лицо своего будущего ребенка.

## Управление и эффективность

Нажатие всего одной клавиши выполняет сразу несколько действий, что значительно ускоряет процесс обследования и сокращает время, необходимое для обучения персонала. Простое и интуитивно понятное управление помогает врачам сосредоточиться на своих пациентах, не отвлекаясь на сложные опции аппарата.

### Функции

* **EzCompare**: Сравнение на мониторе двух исследований — предыдущего и текущего. В текущем исследовании будут доступны предыдущие настройки того же пациента: снимки, аннотации и маркеры частей тела.
* **Базовые комбинации для датчиков**: Функция позволяет в одно касание создавать базовые комбинации датчиков и предустановок к ним, что делает процесс сканирования простым и высокопроизводительным.
* **Measure Navigation**: Курсор наводится на нужный объект и увеличивает его по принципу «картинка в картинке», обеспечивая высокую точность при наведении. Эта функция незаменима для точной диагностики, когда необходимо рассмотреть мелкие объекты и тонкие структуры. Она позволяет расширить диагностические данные для лучшего понимания клинической картины.

### Режимы визуализации

* **B (2D)** — двухмерное сканирование в оттенках серого, включая тканевую гармонику (в том числе пульс-инверсную).
* **M** — одномерный режим для исследования сердца, анатомический М-режим (требуется кардиопакет), CM — цветной М-режим (также требуется кардиопакет).
* **CD** — цветное допплеровское картирование с возможностью изменения допплеровского угла.
* **PD** — энергетический допплер с возможностью изменения допплеровского угла.
* **S-Flow** — технология цветового допплеровского картирования с повышенной чувствительностью.
* **TDI** — тканевый допплер (требуется кардиопакет).
* **PW** — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.

* **HPRF** — высокочастотный импульсно-волновой допплер.
* **CW** — постоянно-волновой допплер (опция).
* **3D Freehand** — режим статической 3D реконструкции, доступный с обычными двумерными датчиками.
* **3D** — трехмерное сканирование с объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (требуется система Static 3D).
* **4D** — трехмерное сканирование объемными датчиками в реальном масштабе времени (требуется система Live 3D).

Режимы одновременного отображения на экране двух, четырех и более изображений, включая изображения в режимах B/C и B/PD в реальном времени.

Смешанные режимы: B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD.

Трапециевидный режим (для линейных датчиков).

Масштабирование.

Опции:

* **Система Static 3D** — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
* **Система Live 3D** — трехмерное сканирование объемными датчиками в реальном времени (4D).

Кардиопакет: тканевый допплер (TDI), анатомический М-режим, цветной М-режим (CM), специализированные кардиологические расчеты.

Модуль синхронизации с ЭКГ.

Модуль CW — постоянно-волновой допплер.

Модуль Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.

Модуль Stress Echo — программа для исследования сердца под нагрузкой.

Пакет опций 3D XI (объемная ультразвуковая томография).

Пакет опций 3D MXI (мульти-объемная ультразвуковая томография).

Модуль 5D Heart Color — позволяет исследовать структуры сердца плода на предмет потенциальных нарушений кровотока, что является важной составляющей эхокардиографического исследования плода. На одном экране строятся 9 стандартных эхокардиографических срезов плода, используя объемные данные STIC и ЦДК.

Модуль 5D NT — программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.

Модуль 5D Follicle — программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.

# Модули и функции

* **Модуль Realistic Vue**: Этот модуль позволяет реконструировать реалистичное 3D-изображение, добавляя виртуальный источник освещения к объемной картине. Благодаря специальному алгоритму обработки, трехмерная анатомия плода отображается с исключительной детализацией.
* **Модуль Crystal Vue**: Этот модуль создает прозрачное 3D-изображение, одновременно усиливая внутренние и наружные структуры. Он незаменим для визуальной оценки состояния плода и матки, а также для более четкой идентификации мягких тканей и костей.
* **Модуль STIC**: Этот модуль обеспечивает объемную динамическую визуализацию сердца плода, что позволяет врачам проводить тщательные исследования и выявлять возможные патологии.
* **Модуль HDVI (High Definition Volume Imaging)**: Этот модуль повышает четкость границ тканей с разной эхо-плотностью в объемном изображении, что позволяет диагностировать тонкие повреждения тканей, дефекты мозга плода, а также стенок и клапанов сердца.
* **Модуль 2D NT**: Полуавтоматическое измерение толщины воротникового пространства — важный маркер синдрома Дауна.
* **Модуль Auto IMT**: Автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness) — ключевая оценка для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
* **Модуль Elastoscan**: Программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
* **Модуль E-Strain**: Количественная оценка эластичности тканей по выбранной зоне, требующая наличия модуля Elastoscan.
* **Модуль S-Detect Breast**: Автоматическое обнаружение и анализ образований молочной железы у женщин, включая измерение и классификацию по системе BI-RADS.
* **Модуль Panoramic**: Панорамное сканирование, обеспечивающее обзор всей области исследования.
* **Модуль HQ Vision**: Улучшение визуализации скелетно-мышечных структур.
* **Needle Mate+**: Повышение контрастности биопсийной иглы на экране и изменение угла сканирования линейного датчика для более точного введения.
* **Педаль дистанционного управления**: Удобное управление системой без необходимости физического контакта с пациентом.
* **Подогреватель геля**: Поддержка оптимальной температуры геля для улучшения качества изображения.
* **Аккумуляторная батарея**: Независимость от электропитания, обеспечивающая гибкость в работе.
* **Система DICOM**: Возможность сетевой интеграции с PACS-системами для архивации и печати ультразвуковых эхограмм на оборудовании других производителей.

## Пакет Smart 4D

* **Система Static 3D**: Трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
* **Система Live 3D**: Трехмерное сканирование объемными датчиками в реальном времени (4D).
* **Модуль SFVI**: Улучшение визуализации сосудов.
* **Модуль FAD**: Определение движения тканей.
* **Модуль VSI**: Визуализация сосудистого рисунка.
* **Модуль Smooth Cut**: Обработка изображений для улучшения детализации.
* **Пакет 3DXI**: Поддержка объемной ультразвуковой томографии.
* **Пакет 3DMXI**: Мульти-объемная ультразвуковая томография.

## Пакет 3D XI (объемная ультразвуковая томография)

* **MSV (Multi-Slice View или мультислайсинг)**: Одновременный просмотр множества срезов, полученных при трехмерном сканировании.
* **VolumeCT**: Реконструкция трехмерных изображений в виде куба или трех пересекающихся плоскостей.
* **OVIX (Oblique View eXtended)**: Получение фрагмента трехмерного изображения в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой, в направлении произвольного косого среза трехмерного объекта исследования.

## Пакет 3D MXI (мульти-объемная ультразвуковая томография)

* **Multi Volume Slice**: Одновременный просмотр нескольких объемных срезов трехмерного объекта исследования.
* **Mirror View (зеркальный режим)**: Режим отображения трехмерного объекта, в котором одновременно представлены изображения спереди, слева, справа и сверху.
* **MultiOVIX**: Одновременный просмотр нескольких изображений OVIX, полученных из трехмерного объекта исследования.

## Инновационные технологии

* **S-Vue датчики**: Некоторые датчики оснащены улучшенным монокристаллическим типом пьезоэлементов, изготовленных по технологии выращенных монокристаллов.
* **QuickScan**: Автоматическая настройка изображения исследуемого органа в B-, C- и D-режиме нажатием одной кнопки. Настройка оптимальных параметров и фильтров осуществляется благодаря автоматическому распознаванию органа по интеллектуальной базе данных.

# Современные ультразвуковые технологии

* **S-Harmonic** — улучшенный вариант тканевой гармоники, который обеспечивает более четкую визуализацию глубоко расположенных структур.
* **SRF (Speckle Reduction Filter)** — фильтр, предназначенный для подавления шума.
* **VCE (Volume Contrast Enhancement)** — функция, улучшающая качество трехмерного изображения путем устранения нечетких зон.
* **VSI (Volume Shade Imaging)** — технология, создающая объемные оттенки на 3D-изображении.
* **FSI (Full Spectrum Imaging)** — многоступенчатый алгоритм, обеспечивающий избирательное контрастирование по всей глубине сканирования.
* **See-Thru** — инновационная технология, объединяющая трехмерный энергетический доплер и серошкальное 3D-изображение.
* **Inversion 3D** — использование "инверсного 3D" для более глубокого анализа сосудистых и кистозных структур, создавая объемный "слепок" интересующей области.
* **Color STIC** — цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (требуется модуль STIC).
* **EZ Exam** — программа, которая протоколирует этапы ультразвукового исследования с последующим автоматическим включением необходимых режимов.

## Основные измерения

* **В-режим**: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
* **D-режим**: скорость, давление, ускорение, замедление.
* **M-режим**: время, расстояние, уклон.

## Пакеты расчетов (измерения и отчеты)

* **Гинекология**: исследования матки, яичников, фолликулов, яичниковых и маточных артерий, эндометрия, кист, опухолей и объемных образований.
* **Акушерство**: биометрия плода, включающая измерения плодного яйца, теменно-копчиковой длины, бипариетального размера головки, лобно-затылочного расстояния, окружности головы, передне-заднего и поперечного размеров живота, окружности живота и длины бедра. Также исследуются длинные кости плода: плечевая, локтевая, лучевая, большеберцовая, малая берцовая, ключица и позвоночник.
* **Краниологическое исследование плода**: оценка мозжечка, межглазничных расстояний, большой цистерны, шейной складки, боковых желудочков и носовой кости.
* **Другие показатели плода**: ступня, ухо, средняя фаланга, почки и таз.
* **Индекс околоплодных вод (AFI)**.
* **Допплерометрия**: исследование пупочной артерии, средней мозговой артерии, маточных артерий, плацентарной артерии, сонных артерий, аорты плода, венозного протока и частоты сердечных сокращений плода.
* **Уравнения для оценки веса плода**: Хедлок 1-4, Хансман и Мерц.
* **Таблицы, определяемые пользователем**.

* **Сердце плода**: измерение в В-режиме (отношение площади сердца к грудной клетке), в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).

* **Пакет кардиологических исследований**:
   – **М-режим**: измерение диаметра аорты, передне-заднего размера левого предсердия, толщины межжелудочковой перегородки (систолическая и диастолическая), толщины задней стенки левого желудочка (систолическая и диастолическая), размеров левого и правого желудочков (систолический и диастолический), фракции выброса (Teichholz).
   – **B-режим**: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров левого и правого предсердий (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов левого и правого предсердий, объемов левого желудочка (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда левого желудочка и индекса массы миокарда левого желудочка.
   – **CD-режим (ЦДК)**: измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП и МЖП.

**PW-режим (импульсно-волновой допплер)**

В этом режиме можно автоматически, полуавтоматически или вручную отслеживать допплеровский спектр, касающийся работы митрального, аортального, трикуспидального клапанов и клапана легочной артерии. Кроме того, в режиме можно получить данные о кровотоке в выходном тракте левого и правого желудочков, включая пиковую и среднюю скорость, а также пиковый и средний градиент давления. Также можно оценить кровоток в легочных и печеночных венах.

**CW-режим (постоянно-волновой допплер)**

Этот режим предлагает программы для расчета работы митрального, аортального и трикуспидального клапанов, а также клапана легочной артерии.

**TD-режим (тканевой допплер)**

Позволяет количественно оценить локальную сократительную функцию стенок левого и правого желудочков.

**Исследование сосудов**

* **Сонные артерии**: доступны автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра. Определяются показатели: ПСС, КДС,%СтПлощ,%СтДиам, площадь сосуда, диаметр сосуда, средняя толщина интимы и объемный кровоток.

* **Артерии верхних конечностей**: предоставляются аналогичные возможности для отслеживания допплеровского спектра. Вычисляются те же показатели: ПСС, КДС,%СтПлощ,%СтДиам, площадь сосуда, диаметр, средняя толщина интимы и объем кровотока.

* **Артерии нижних конечностей**: аналогичные методы используются для исследования этих сосудов. Рассчитываются ПСС, КДС,%СтПлощ,%СтДиам, площадь, диаметр и объем кровотока.

* **Вены нижних конечностей**: доступны автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра. Измеряются максимальная скорость и диаметр сосуда.

* **Сосуды брюшной полости**: аналогично проводится исследование артерий и вен. Определяются ПСС, КДС,%СтПлощ,%СтДиам, площадь и диаметр сосудов, а также объем кровотока.

**Урология**

* **Объем мочевого пузыря**: измеряются его полный и остаточный объемы.

* **Объем предстательной железы**: рассчитывается по методу WG.

* **Объем Т-зон**: измеряются специальным образом, чтобы оценить состояние предстательной железы.

* **Объем почки**: доступны три метода измерения: три расстояния, три расстояния и коэффициент, а также эллипсоид.
