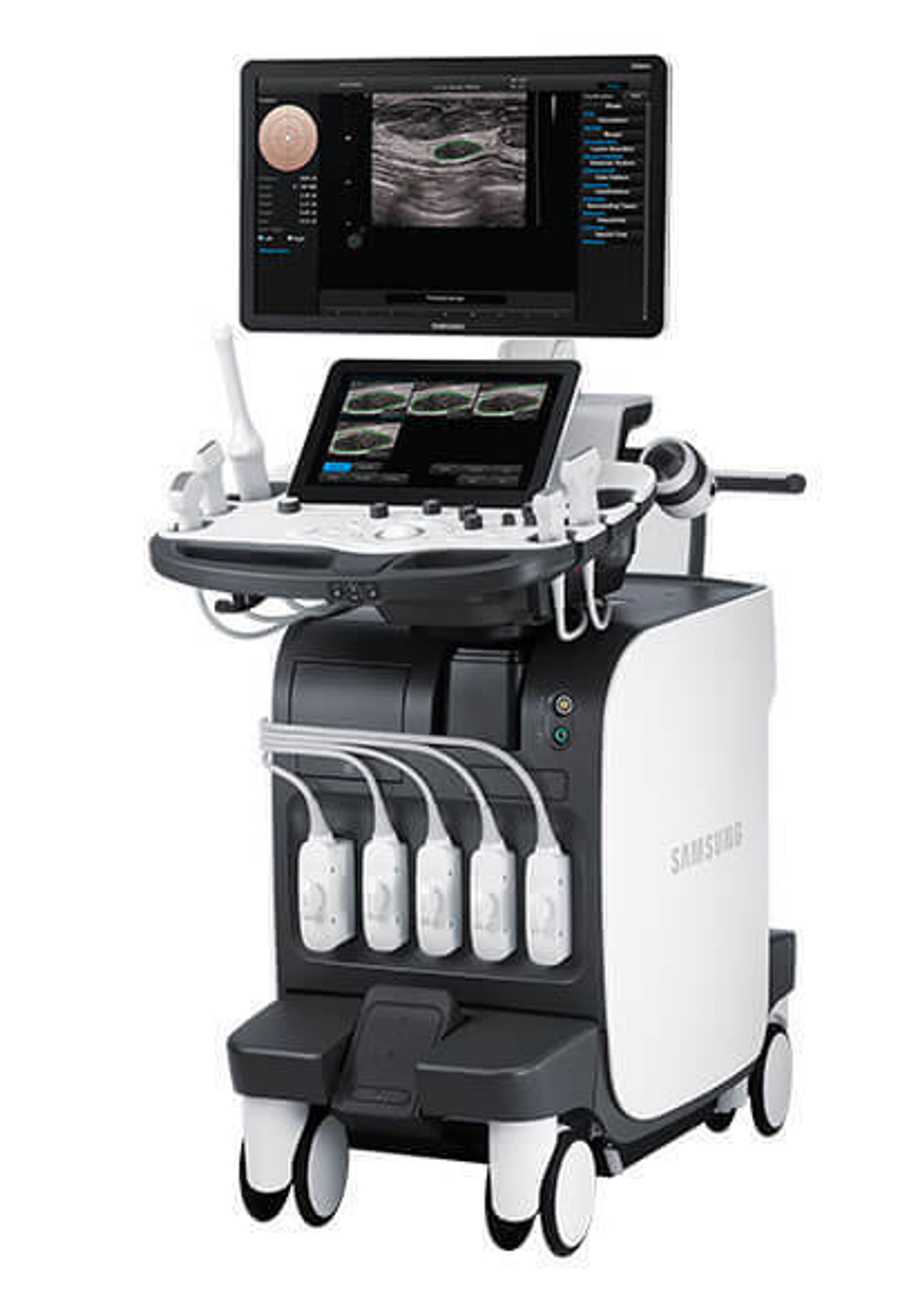

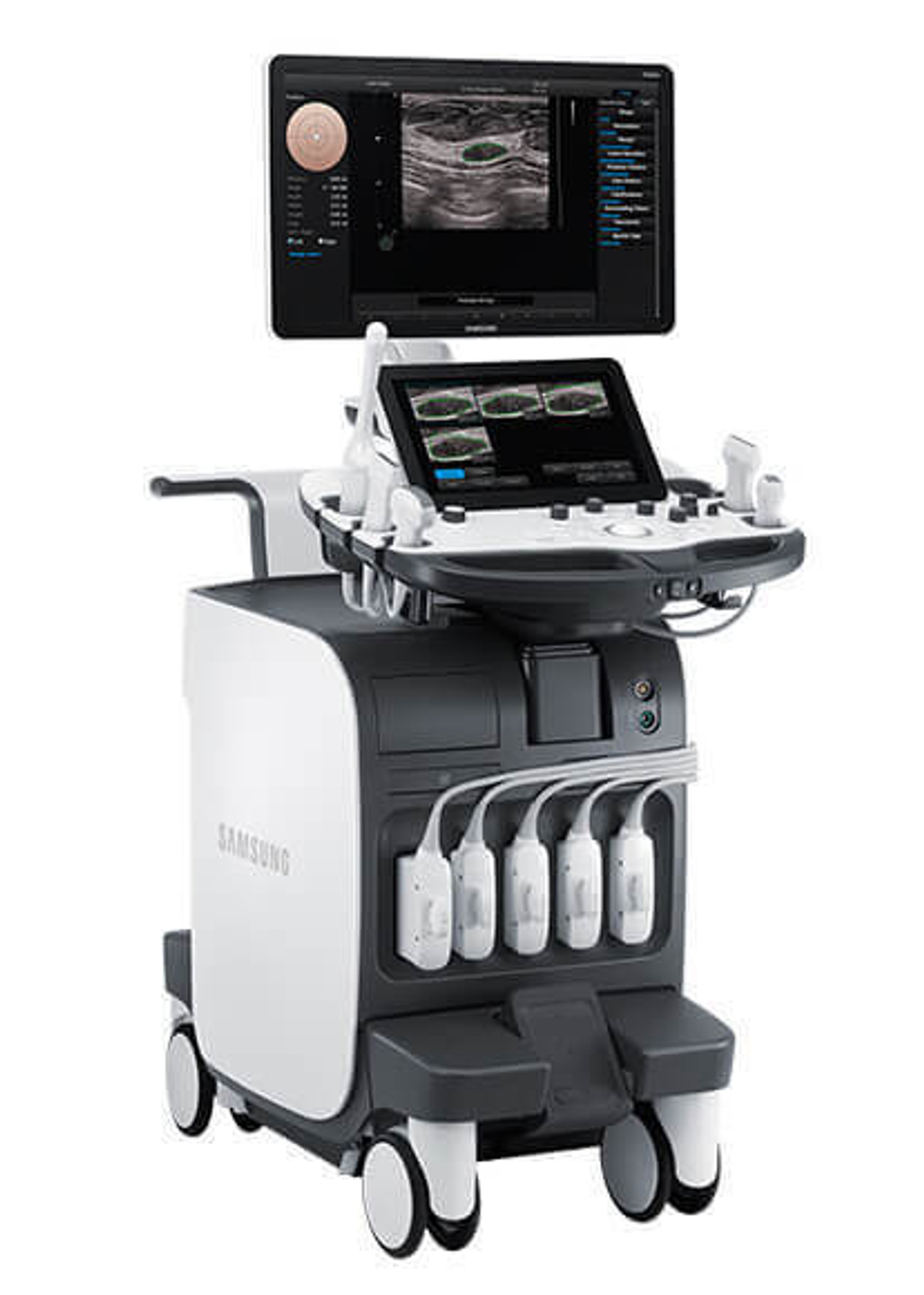

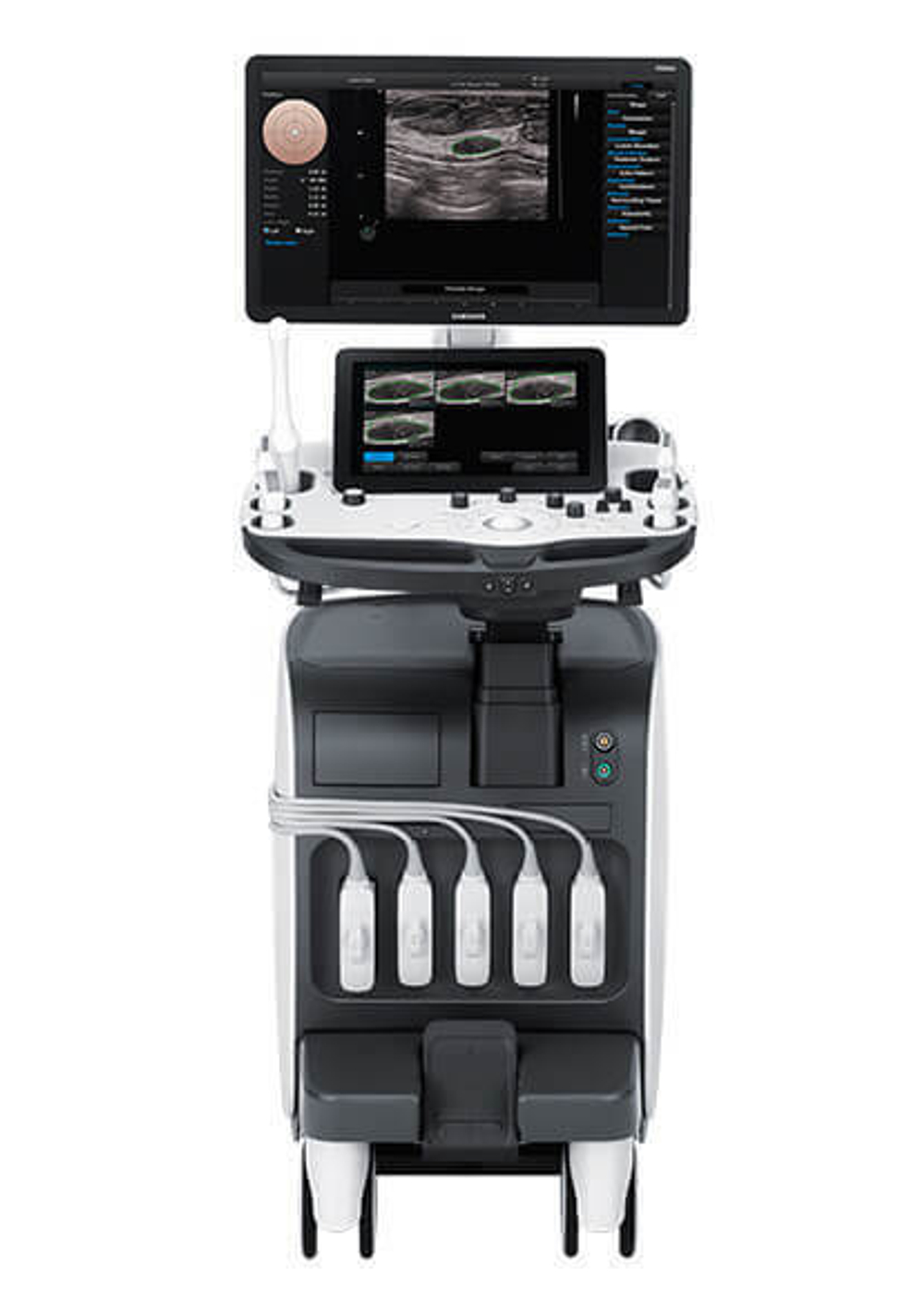

HS50-RUS - ультразвуковой сканер экспертного класса производства компании SУЗИ-аппарат Samsung Medison отличается высоким разрешением и передовыми технологиями визуализации и обработки изображений. Он позволяет качественно и количественно оценивать эластичность тканей, а также обладает расширенными возможностями 3D/4D/5D сканирования.

Благодаря наличию опций для экспертных кардиологических исследований, таких как Strain+ и StressEcho, этот аппарат предназначен для использования в различных медицинских учреждениях. Он рекомендован для диагностических центров, многопрофильных и специализированных клиник, а также для медицинских исследовательских институтов.

Аппарат отличается превосходной эргономикой и интуитивно понятным интерфейсом, за что был награждён престижной премией в области промышленного дизайна IF Design Awards. Его компактный размер позволяет легко разместить его даже в ограниченных пространствах, например, в лифте или палате пациента.

Аппарат рекомендуется для работы в диагностических центрах, многопрофильных и специализированных клиниках и больницах, а также в исследовательских институтах. Эргономичный дизайн и интуитивно понятный интерфейс были отмечены наградой в области промышленного дизайна.

Размеры оборудования позволяют проводить диагностику в палатах пациентов и экстренно перевозить его даже в лифтах больниц.

Сенсорные настройки панели управления HS50 позволили снизить нагрузку на врачей и избежать монотонных действий, которые могут отвлекать от пациента и обследования.

Область исследований аппарата включает абдоминальные исследования, акушерство и гинекологию, кардиологию, чреспищеводную эхографию, ангиологию, нефрологию, урологию, онкологию, педиатрию, неонатологию, исследования поверхностных органов и костно-мышечной системы, молочной железы, транскраниальную эхографию.

В базовую комплектацию аппарата входит сканер HS50-RUS с 21,5-дюймовым монитором. Панель управления можно регулировать по своему усмотрению. Сканер имеет предустановленные и программируемые наборы параметров настройки, включая триместры беременности с 1-го по 3-й.

Также аппарат оснащён встроенными модулями цветного, энергетического и направленного энергетического допплера, импульсно-волнового допплера, М-режима, 3D FreeHand, автоматической трассировки доплеровского спектра и автоматических расчётов в режиме реального времени. Есть поддержка тканевой и фазово-инверсионной гармоник S-Harmonic, трапециевидного сканирования, ClearVision, MultiVision, QuickScan в В-режиме и режиме цветного и спектрального допплера.

Для сканера доступны опции, такие как кардиопакет с специализированными кардиологическими расчётами, тканевым допплером и анатомическим М-режимом, модуль постоянно-волнового доплера (CW), модуль 3D/4D (Static 3D + Live 3D), STIC, Realistic Vue, 2D и 5D NT для исследований сердечно-сосудистой системы плода, ангиологии, брюшной полости, щитовидной и молочной желез, суставов, а также тазобедренного сустава новорождённого.

Опционально можно приобрести модуль ЭКГ, Panoramic, NeedleMate+, EZ Exam, DICOM, аккумуляторную батарею, подогреватель геля, ножную педаль управления и лоток для принтера.

Функции аппарата включают:

* М-режим для детального изучения анатомической структуры сердца.

* В-режим для отображения интенсивности эхо-сигналов и создания двухмерного изображения структур сердца и их движения.

* ClearVision — технология, которая уменьшает шум на изображении и позволяет работать с улучшением изображения в режиме реального времени с учётом выбранной программы. Усиление контрастности и разрешение снимка с чётким контуром.

Компания разработала технологию, которая позволяет делать изображения качественными и понятными для врачей.

* S-Flow — технология направленности энергетического допплера, которая позволяет детально рассмотреть снимки и увидеть мельчайшие детали периферических сосудов. Это даёт возможность исследовать кровоток в сложных случаях.

* S-Harmonic — улучшенная опция тканевой гармоники, которая повышает качество УЗ-снимков, снижает уровень шума и делает изображения более чёткими.

* Strain+ — режим, который оценивает сократимость стенок левого желудочка. Создание контура стенок при указании трёх точек с расчётом уровня деформации. В этом режиме показаны четыре изображения для качественной оценки функций левого желудочка: стандартные три проекции и одна диаграмма «бычий глаз». Вспомогательные указатели, интерфейс и наглядная визуализация делают диагностику для медицинского персонала более продуктивной.

* StressEcho — режим, который сравнивает движение стенок желудочка в состоянии покоя и с нагрузкой. В нём есть протоколы для применения физической и лекарственной нагрузки, а также можно настроить индивидуальные протоколы.

* Датчики S-Vue (CA1–7A, CA2–9A, CV1–8A) — поддержка работы монокристаллических датчиков, которые работают в широком диапазоне частот с лучшими пьезоэлектрическими свойствами благодаря одинаковой кристаллической решётке. Датчики могут увеличить глубину сканирования, что делает диагностику сложного пациента проще, позволяя получать снимки с высоким разрешением.

* 3D freehand — режим объёмной визуализации с помощью 2D датчиков.

* E-Strain — режим для повседневного оперативного расчёта, который соотносит уровни деформации в нескольких областях исследований. **Получение достоверных результатов**

Для достижения точного результата при исследовании, достаточно выбрать две цели и принять решение о проведении дополнительных процедур.

Обновлённая система аппарата S-Vision обеспечивает более чёткие и менее шумные изображения. Она включает в себя различные пакеты для исследований.

Модуль MultiVision детализирует изображения и уменьшает артефакты за счёт одновременного сканирования под разными углами инсонации.

**Женское здоровье**

Компания Samsung разработала аппарат HS50 для эффективного исследования в акушерстве и гинекологии. Он позволяет точно диагностировать беременность, оценивать состояние плода и получать высокоточную визуализацию плода. Это помогает родителям сохранять памятные моменты и быть в курсе всех деталей развития ребёнка, а также быстро выявлять патологии на ранних стадиях.

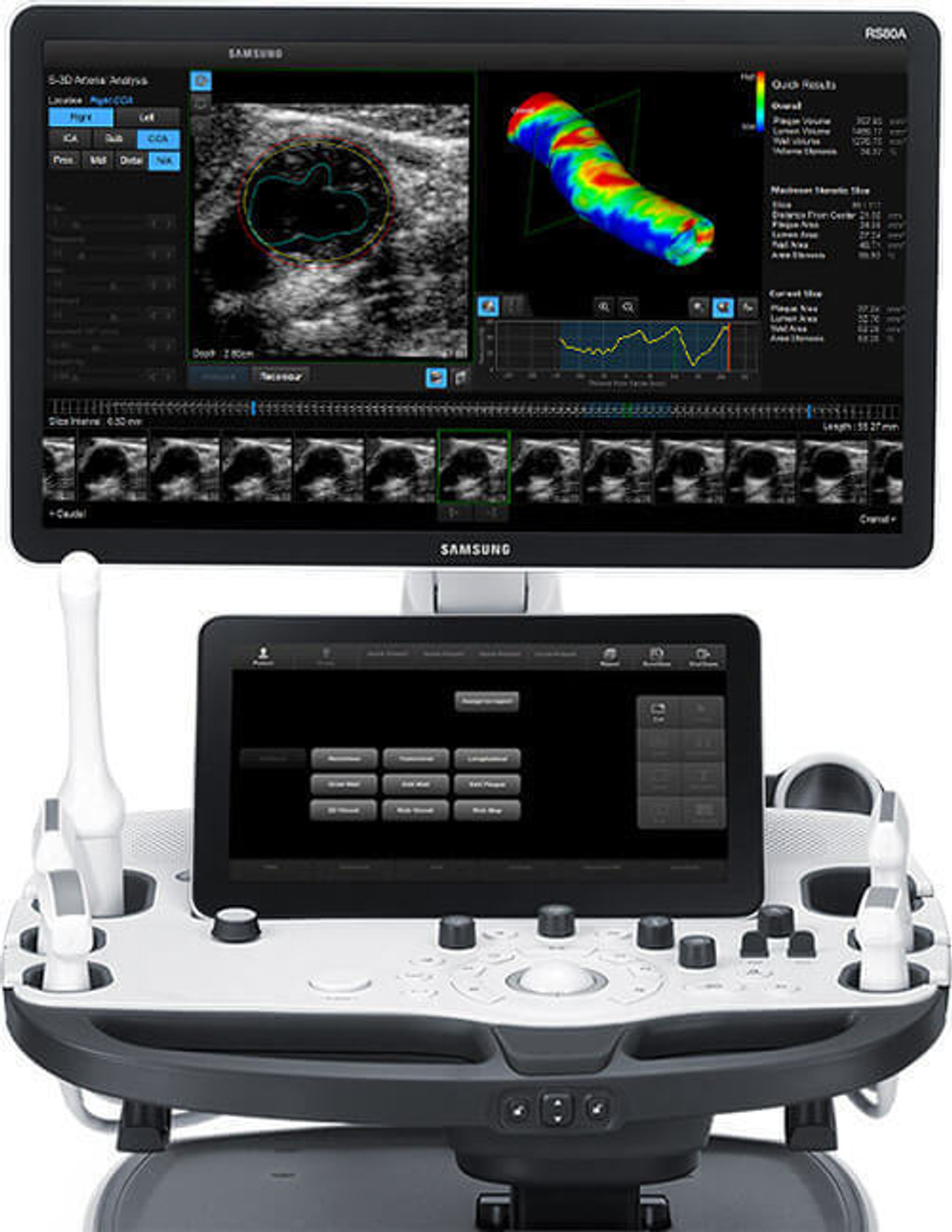

Большой экран аппарата можно регулировать по высоте и поворачивать в разные стороны, что позволяет пациенткам видеть монитор без лишних движений.

* 5D Follicle — оценка размера, объёма и количества овариального резерва во время гинекологического исследования;

* Biometry Assist — полуавтоматическая функция, оценивающая фетометрию плода быстро и точно, не останавливая обследование;

* NeedleMate — улучшенная визуализация иглы для биопсии достигается путём изменения угла обзора линейного датчика и повышения контраста на экране;

* Realistic Vue — 3D вид с анатомической визуализацией структур, повышенной детализацией и своей реалистичностью;

* 5D NT — уменьшает влияние оператора при измерениях толщины ВП и интракраниального пространства плода в 1 триместре беременности (помогает выявить наличие хромосомных болезней); также есть возможность точного определения положения сагиттальной плоскости с изменением масштаба и поворота, что полезно при предлежании плода.

**Рабочий процесс**

Ультразвуковой сканер HS50 позволяет проводить исследования большого количества пациентов без замедления работы и снижения качества диагностики.

* Quick Preset — выбирает самые частые комбинации выбора датчиков и предустановок с одним касанием, делая процесс сканирования простым, но с высокой производительностью;

* Ez Compare — сравнение на мониторе текущих и предыдущих исследований, благодаря этому настройки автоматически настраиваются для текущей процедуры, что ускоряет время до начала самого исследования;

* Measure Navigation — курсор наводится на нужный объект и увеличивает его по принципу «картинка в картинке», чтобы достигалась точность при наведении курсора; функция используется для точности диагностики внутренних органов и систем сосудов;

* Battery Assist — поддержка встроенной батареи обеспечивает спокойствие, что исследование не прервётся, когда случаются перебои питания в больнице; также аккумулятор имеет спящий режим, чтобы сократить время включения и выключения системы;

* SSD — совершенные накопители обеспечивают быструю загрузку, увеличение частоты кадров и ускорение обработки изображений;

* Аппарат не занимает много места и сделан специально под медицинские учреждения — его удобно ставить и придвигать к стене благодаря своей задней конструкции и маленькой массе.

**Особенности аппарата**

* Стационарный ультразвуковой сканер.

* LED монитор — 21,5"(с диодной подсветкой, разрешение 1920x1080).

* Сенсорная панель управления (touch-screen) 10,1".

* Разъёмы для одновременного подключения до 5-ти датчиков (4 + 1 CW).

* USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт).

* **Кинопамять** — это автоматическая видеозапись фрагмента исследования, которая позволяет «перематывать» запись, редактировать её и записывать видео в файл.

**Модуль ClearVision** предназначен для фильтрации изображения в реальном времени. Он удаляет спекл-шумы и артефакты, а также усиливает контуры, делая ультразвуковое изображение более контрастным на границе сред разной эхо-плотности.

**MultiVision** — это модуль, который детализирует изображение и уменьшает артефакты за счёт технологии получения изображения с учётом нескольких углов инсонации.

**SonoView** — это система архивации и просмотра статических и динамических изображений. Она позволяет копировать изображения на внешние накопители через USB, проводить измерения в архиве и просматривать изображения в разных режимах.

Режимы визуализации:

* B (2D) — двухмерное сканирование в оттенках серой шкалы с тканевой гармоникой (включая пульс-инверсную).

* M — одномерный режим для исследования сердца (анатомический М-режим).

* CM — цветной М-режим.

* CD — цветное допплеровское картирование с возможностью изменения допплеровского угла.

* PD — энергетический допплер с возможностью изменения допплеровского угла.

* S-Flow — технология цветового допплеровского картирования с повышенной чувствительностью.

* TDI — тканевый допплер.

* PW — импульсно-волновой допплер.

* HPRF — высокочастотный импульсно-волновой допплер.

* CW — постоянно-волновой допплер (опция).

* 3D Freehand — режим статической 3D реконструкции обычными двумерными датчиками.

* 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.

* 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени.

* Режимы одновременного отображения на экране двух, четырёх и более изображений, включая изображения в режимах B/C, B/PD.

* Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).

* Трапециевидный режим (для линейных датчиков).

* Масштабирование.

Опциональные системы:

* Static 3D — трёхмерное сканирование объёмными датчиками в статическом режиме в серой шкале с восстановлением объёмной структуры сосудов в режиме цветного или энергетического допплера.

* Live 3D — это трёхмерное сканирование с использованием объёмных датчиков в реальном времени (4D).

* Кардиопакет включает тканевый допплер (TDI), анатомический М-режим, цветной М-режим (CM) и специализированные кардиологические расчёты.

* Модуль синхронизации с ЭКГ.

* Модуль CW — постоянно-волновой допплер.

* Модуль Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.

* Модуль Stress Echo — программа для исследования сердца под нагрузкой.

* Пакет опций 3D XI (объёмная ультразвуковая томография).

* Модуль 5D NT — программа автоматического измерения толщины воротникового пространства и интракраниального пространства плода в режиме объёмного сканирования.

* Модуль 5D Follicle — программа автоматического определения и измерения размера и объёма фолликулов в режиме объёмного сканирования.

* Модуль Realistic Vue — программа реконструкции реалистичного 3D УЗИ. На объёмное изображение накладывается виртуальный источник освещения, что позволяет воспроизвести трёхмерную анатомию плода с высокой детализацией.

* Модуль STIC — объёмная динамическая визуализация сердца плода.

* Модуль 2D NT — полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).

* Модуль Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии. Эта оценка важна для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.

* Модуль Elastoscan — программы эластографии для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.

* Модуль E-Strain — программа количественной оценки эластичности тканей.

* Модуль Panoramic — панорамное сканирование.

* Needle Mate+ — программа улучшения визуализации биопсийной иглы.

* Педаль дистанционного управления.

* Подогреватель геля.

* Аккумуляторная батарея.

* Система DICOM — возможность сетевой интеграции с PACS-системами для архивации или печати ультразвуковых изображений на оборудовании других производителей медицинской техники.

Пакет 3D XI включает:

* MSV (Multi-Slice View или мультислайсинг) — возможность одновременного просмотра на экране множества срезов, полученных при трёхмерном сканировании.

* VolumeCT — трёхмерная реконструкция изображений в виде куба (Cube Sectional View) или трёх пересекающихся плоскостей (Cross View).

* OVIX (Oblique View eXtended) — получение фрагмента трёхмерного изображения в виде нескольких полупрозрачных сканов.

Инновационные технологии:

* **S-Vue датчики**

Некоторые датчики оснащены улучшенными пьезоэлементами, изготовленными из выращенных монокристаллов.

**Quick Scan** — это режим автоматической настройки изображения исследуемого органа в B-, C- и D-режиме. Благодаря интеллектуальной базе данных человеческих органов, система автоматически распознает орган и настраивает оптимальные параметры и фильтры.

**S-Harmonic** — это улучшенная версия тканевой гармоники, которая повышает качество визуализации глубоко расположенных структур.

**SRF (Speckle Reduction Filter)** — это фильтр подавления шума.

**VCE (Volume Contrast Enhancement)** — функция усиления качества изображения трёхмерного объекта за счёт удаления зон с неотчётливой визуализацией.

**VSI (Volume Shade Imaging)** — «визуализация объёмных оттенков» на 3D-изображении.

**FSI (Full Spectrum Imaging)** — многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.

**See-Thru** — технология, использующая объединение трёхмерного энергетического допплера и серошкального 3D изображения.

**Inversion 3D** — применение «инверсного 3D» обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный «слепок» области интереса.

**Color STIC** — цветная трёхмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).

**EZ Exam** — программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.

**Основные измерения**

В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объём.

D-режим: скорость, давление, ускорение, замедление.

M-режим: время, расстояние, уклон.

**Пакеты расчётов (измерения и отчёты)**

**Гинекология:**

* Матка;

* Левый и правый яичники;

* Левый и правый фолликулы;

* Левая и правая яичниковые артерии;

* Левая и правая маточные артерии;

* Эндометрий;

* Киста;

* Опухоль;

* Объёмное образование и др.

**Акушерство:**

* Биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НС), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.);

* Длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV));

* Краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость);

* Другие показатели плода (ступня, ухо, средняя фаланга, почки, таз);

* Индекс околоплодных вод (AFI);

* Допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода);

* Уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz));

* Таблицы, определяемые пользователем.

**Сердце плода:**

* Измерения в В-режиме (отношение площади сердца и грудной клетки);

* Измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу);

* Измерения в режиме спектрального допплера (лёгочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).

**Пакет кардиологических исследований:**

* М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz);

* B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод «Площадь-Длина», метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ;

* CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП;

* PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен;

* CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии;

* TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.

** * * **Артерии верхних конечностей:**

* Автоматическая, полуавтоматическая и ручная трассировка доплеровского спектра.

* Пиковая систолическая скорость (ПСС), конечная диастолическая скорость (КДС), процент стеноза площади (%), процент стеноза диаметра (%), площадь сосуда, диаметр сосуда и объёмный кровоток.

**Артерии нижних конечностей:**

* Аналогичные функции для автоматической, полуавтоматической и ручной трассировки доплеровского спектра.

* ПСС, КДС, процент стеноза площади и диаметра, площадь сосуда, его диаметр и объёмный кровоток.

**Вены нижних конечностей:**

* Автоматическая, полуавтоматическая или ручная трассировка доплеровского спектра.

* Максимальная скорость и диаметр сосуда.

**Сосуды брюшной полости:**

* Аналогичные функции для автоматической, полуавтоматической и ручной трассировки доплеровского спектра.

* ПСС, КДС, процент стеноза площади и диаметра, площадь сосуда, его диаметр и объёмный кровоток.

**Урология:**

* Измерение объёма мочевого пузыря, остаточного объёма, объёма предстательной железы по WG, объёма Т-зон и объёма почек.

* Методы измерения объёма: три расстояния, три расстояния и коэффициент, эллипсоид.
